柱状图-折线图，是柱状图和折线图的组合，一般称为帕累托图（Pareto Diagram）又称排列图、主次图。 帕累托图，是按照发生频率的高低顺序绘制的直方图，表示有多少结果是由已确认的原因所造成。它是将出现的质量问题和质量改进项目，按照重要程序依次排列而得到的一种图表。 帕累托图，也是“二八原则”的图形化体现。而“二八原则”，我们更加熟悉。该原则认为，80%的财富掌握在20%的人手里，即，任何一组事物中，最重要的只占其中约20%。 通过“二八原则”，或者通过帕累托图，我们可以分析寻找影响质量问题的主要因素，经常会用在销售管理、个人规划等方面。
优点：帕累托图在寻找主要问题或影响质量的主要原因时发挥很大的作用。
缺点：帕累托图不适合于展示无序的数据，如果要展示数据占比的，适合用饼图，如果要展示各个数据结果的，适合用柱状图或者折线图。

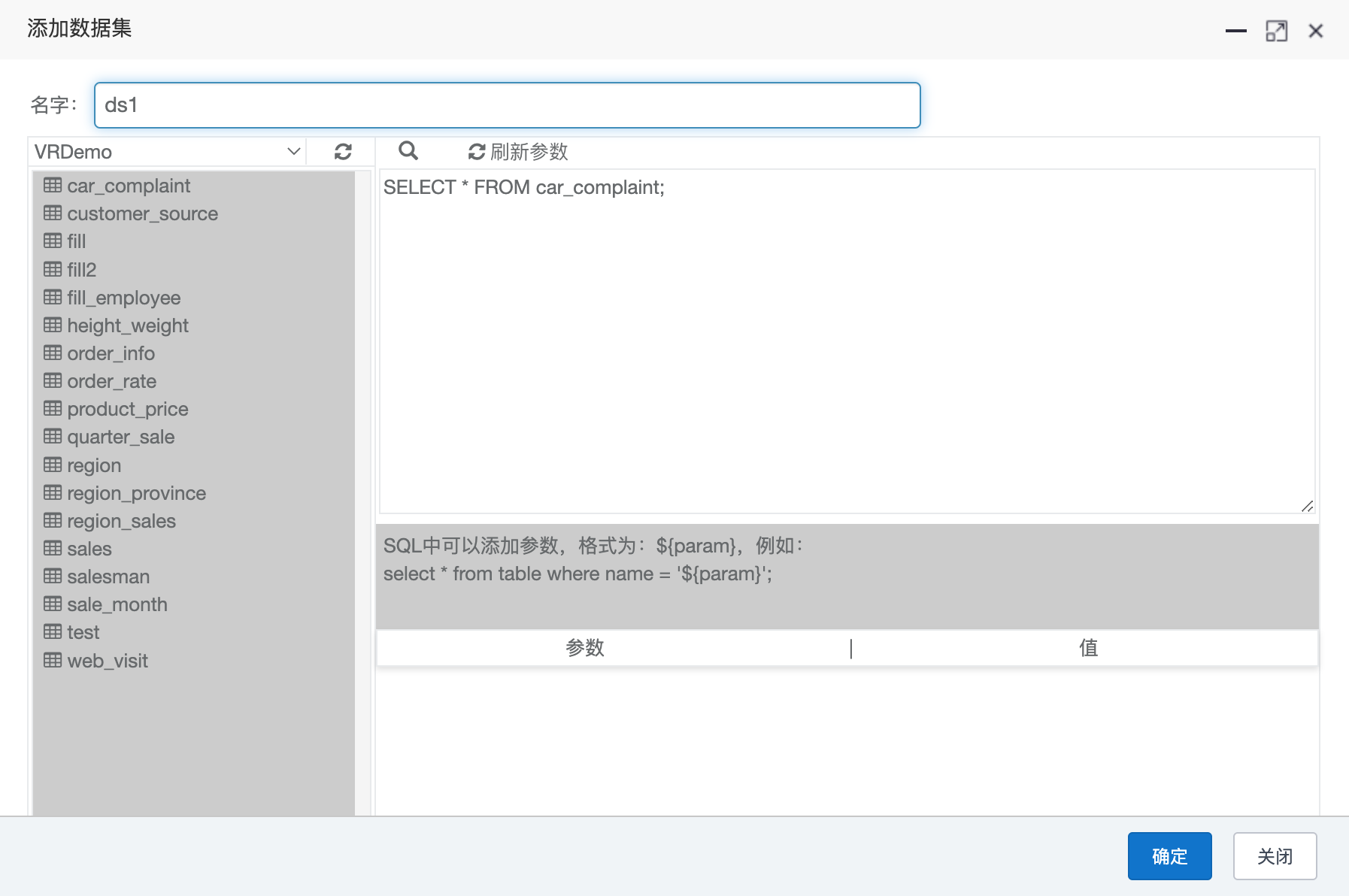

在报表设计器中左侧数据集工作区域，点击「+」，新建数据集。 选择数据源「VRDemo」，点击数据源表格「car_complaint」， 输入SQL「SELECT * FROM car_complaint;」，点击「确定」，完成数据集创建。如下图所示：。

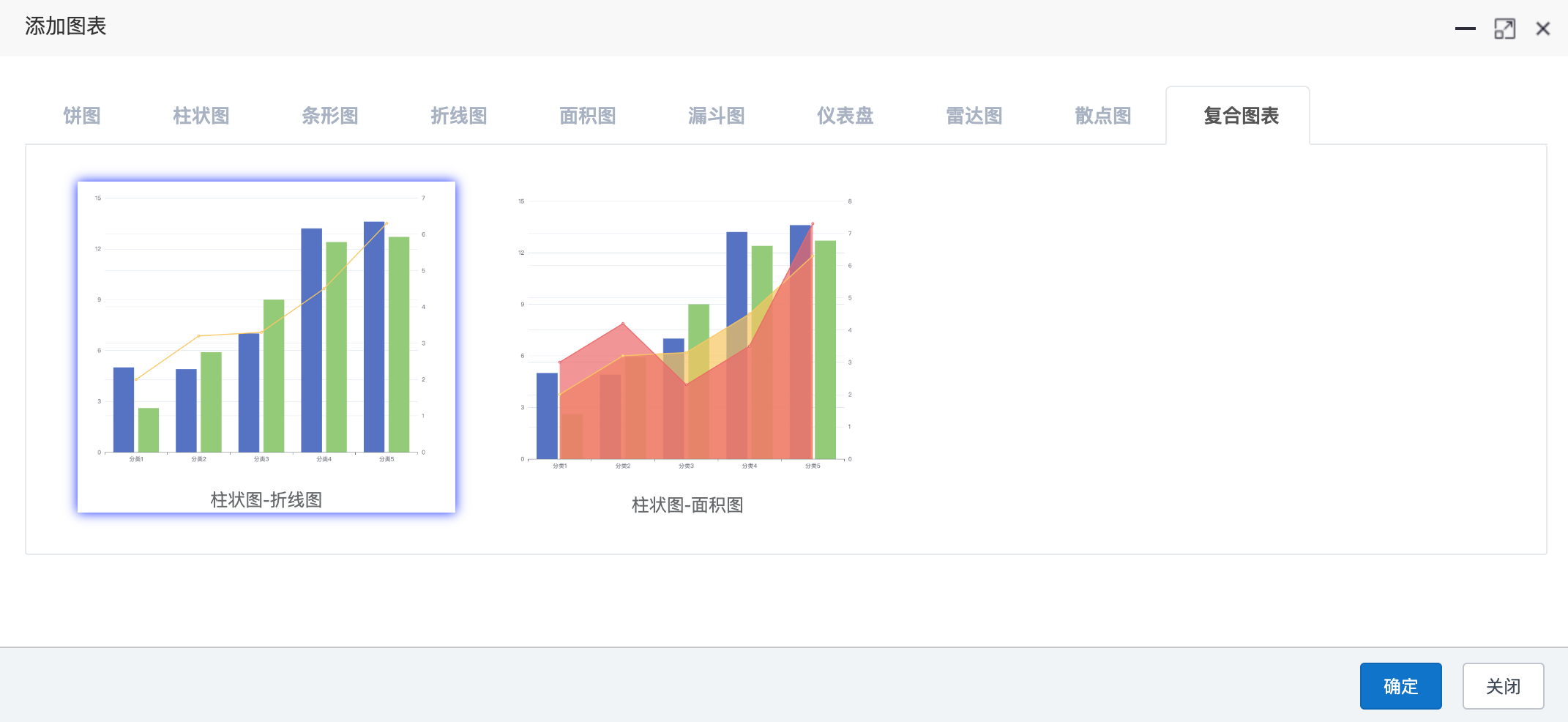

合并单元格或者拖动改变单元格大小，用于插入柱状图-折线图。选中该单元格后，点击工具栏「插入图表」，选中柱状图-折线图，「确定」按钮，完成插入柱状图-折线图。 点击如下图所示。
柱状图数据绑定设置，在右侧数据属性设置栏中，选中「柱状图」，数据集选择「ds1」，分类属性设置为「type」，系列设置选中「字段名」， 字段名选择「num」，系列名输入「投诉量」如下图所示：
折线图数据绑定设置，在右侧数据属性设置栏中，选中「折线图」，数据集选择「ds1」，分类属性设置为「type」，系列设置选中「字段名」， 字段名选择「rate」，系列名输入「累计占比」如下图所示：

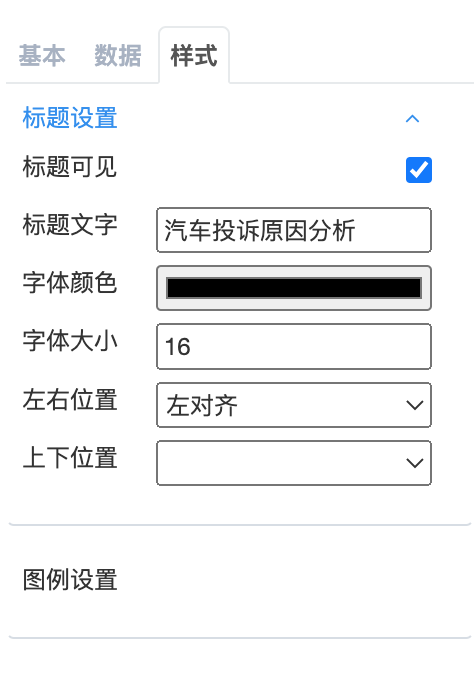

在右侧样式属性设置栏中，标题组件中标题文字设置为：汽车投诉原因分析。左右位置选择「左对齐」如下图所示：

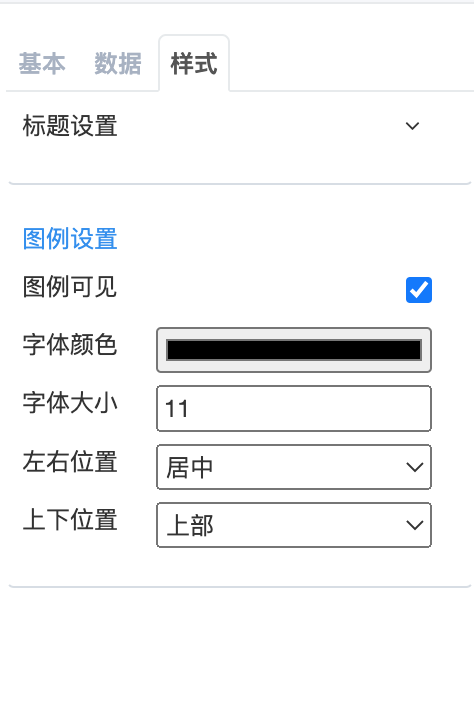

在右侧样式属性设置栏中，图例组件中标，。左右位置选择「居中」，上下位置选择「上部」，如下图所示：

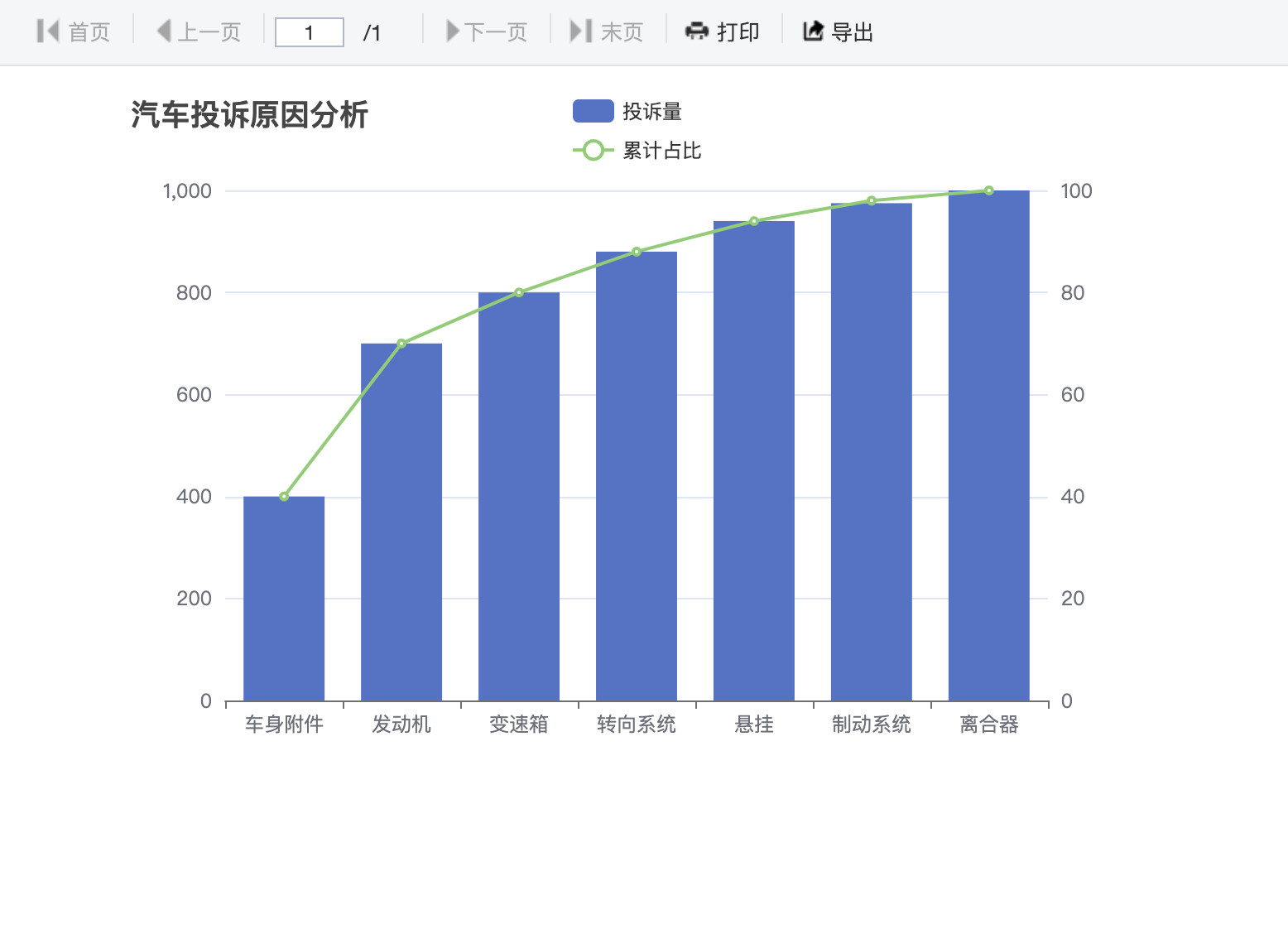

点击分页预览，图表效果如下图所示：
