| 报表设计器版本 |
|---|
| since 7.2.0 |
条形图又称之为条状图、长条图。条形图通过宽度相同的柱子来显示类别数值之间的比较，柱子长短表示数值在不同分类之间的差异。 条形图和柱状图类似，柱子纵置时为柱状图，横置时为条形图。
在报表设计器中左侧数据集工作区域，点击「+」，新建数据集。 选择数据源「VRDemo」，点击数据源表格「region_sales」， 自动生成SQL「SELECT * FROM region_sales;」，点击「确定」，完成数据集创建。如下图所示：。
合并单元格或者拖动改变单元格大小，用于插入条形图。选中该单元格后，点击工具栏「插入图表」，选中条形图，「确定」按钮，完成插入条形图。 点击如下图所示。
在右侧数据属性设置栏中，数据集选择「ds1」，分类属性选择「region」，系列设置为「字段值」，系列名设置为「product」， 系列值设置为「sale」，汇总方式设置为「求和」，如下图所示：
在右侧样式属性设置栏中，标题组件中标题文字设置为：区域产品销量统计。如下图所示：

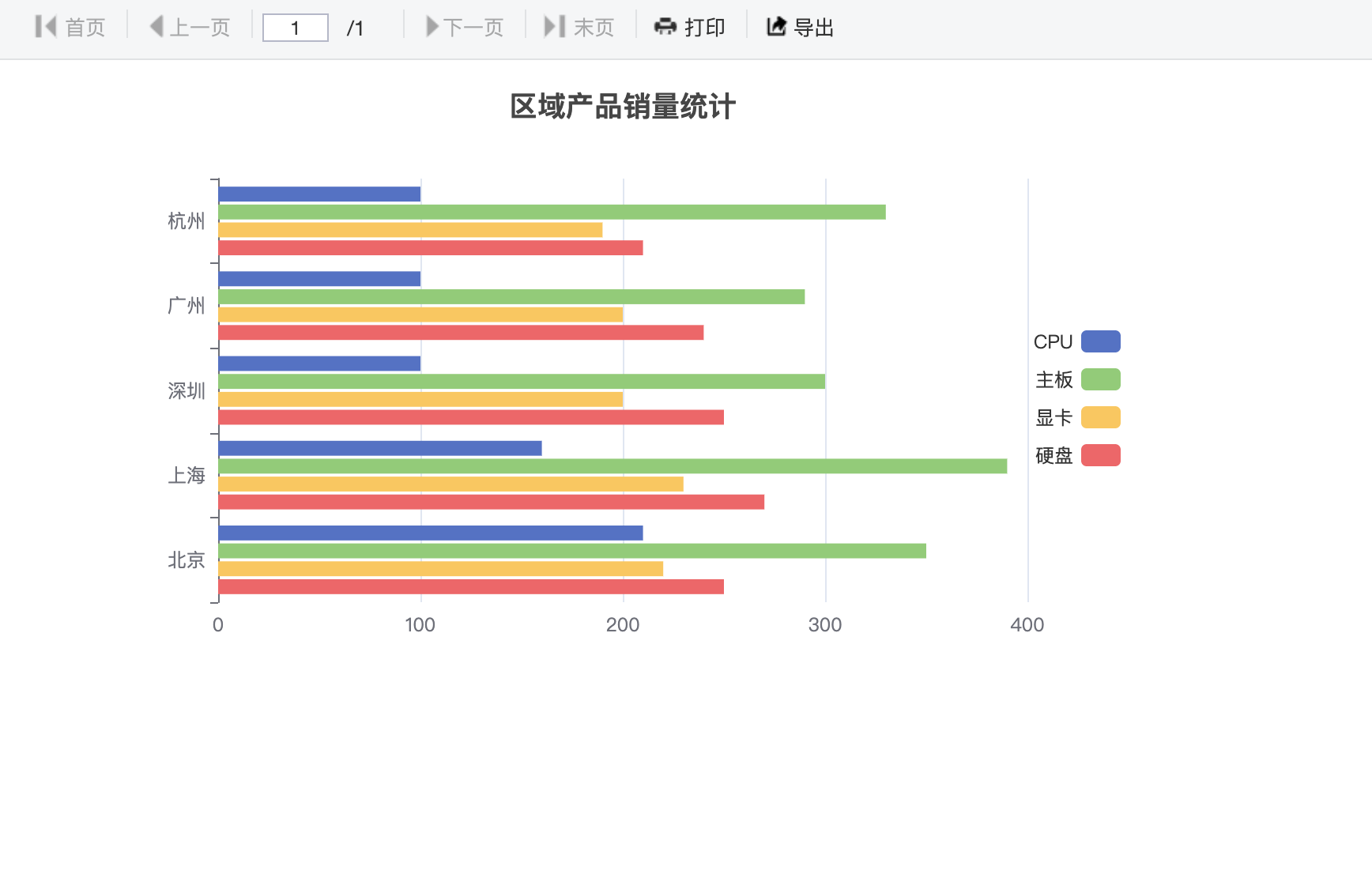

点击分页预览，图表效果如下图所示：
