| 报表设计器版本 |
|---|
| since 7.2.0 |
漏斗图是形似漏斗状图形，一般由竖形条状或横行条状拼接而成， 按照一定的顺序组成阶段层级，每一层都用于表示不同的阶段，从而呈现出这些阶段之间的某项要素或指标递减的趋势。
适用于环节类或者流程类的数据分析，比如电商产品的转化率。漏斗图不适用于无逻辑顺序的分类比较。
在报表设计器中左侧数据集工作区域，点击「+」，新建数据集。 选择数据源「VRDemo」，点击数据源表格「order_rate」， 输入SQL「SELECT * FROM order_rate;」，点击「确定」，完成数据集创建。如下图所示：。

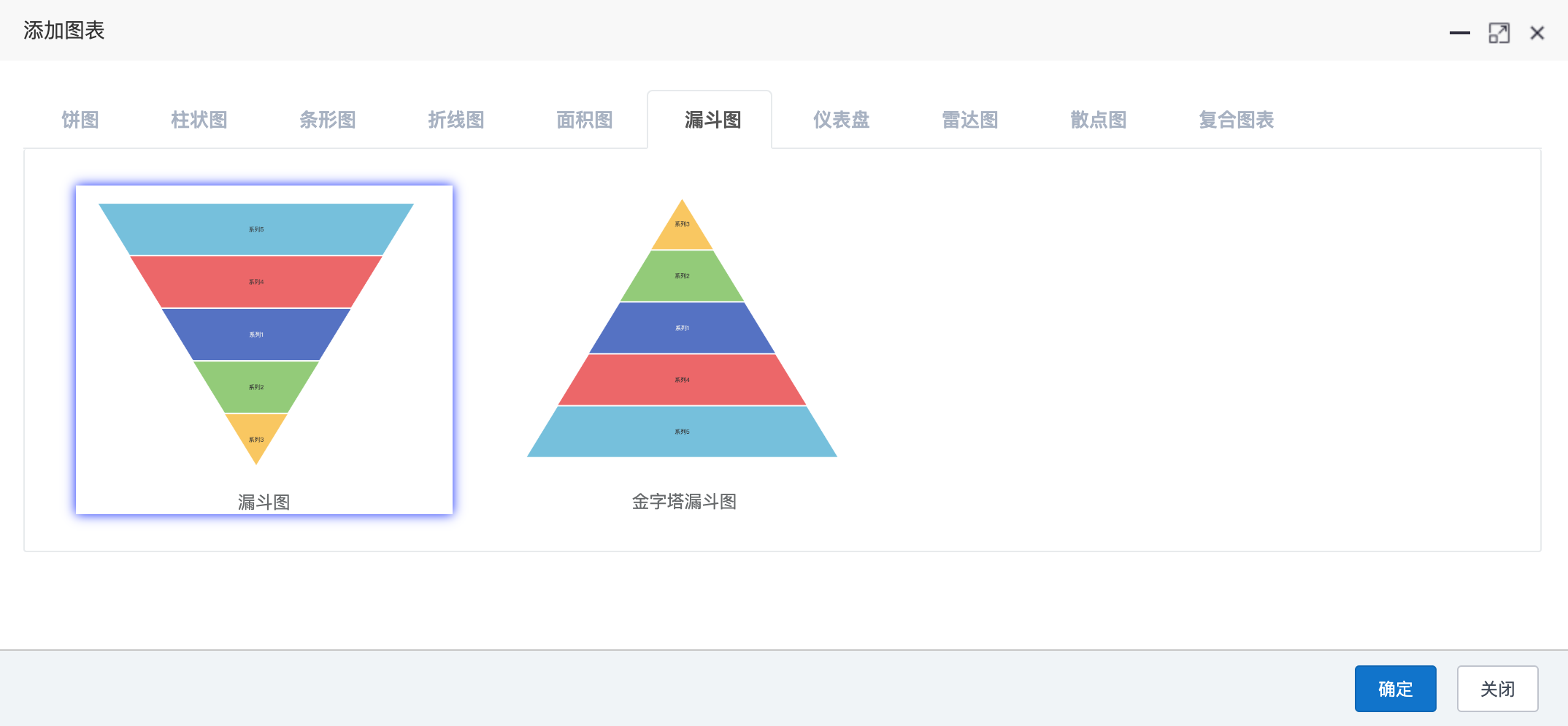

合并单元格或者拖动改变单元格大小，用于插入漏斗图。选中该单元格后，点击工具栏「插入图表」，选中漏斗图，「确定」按钮，完成插入漏斗图。 点击如下图所示。
在右侧数据属性设置栏中，数据集选择「ds1」，系列设置为「字段值」，系列名设置为「stage」， 系列值设置为「user_num」，汇总方式设置为「求和」，如下图所示：
在右侧样式属性设置栏中，标题组件中标题文字设置为：电商流程转化率。如下图所示：

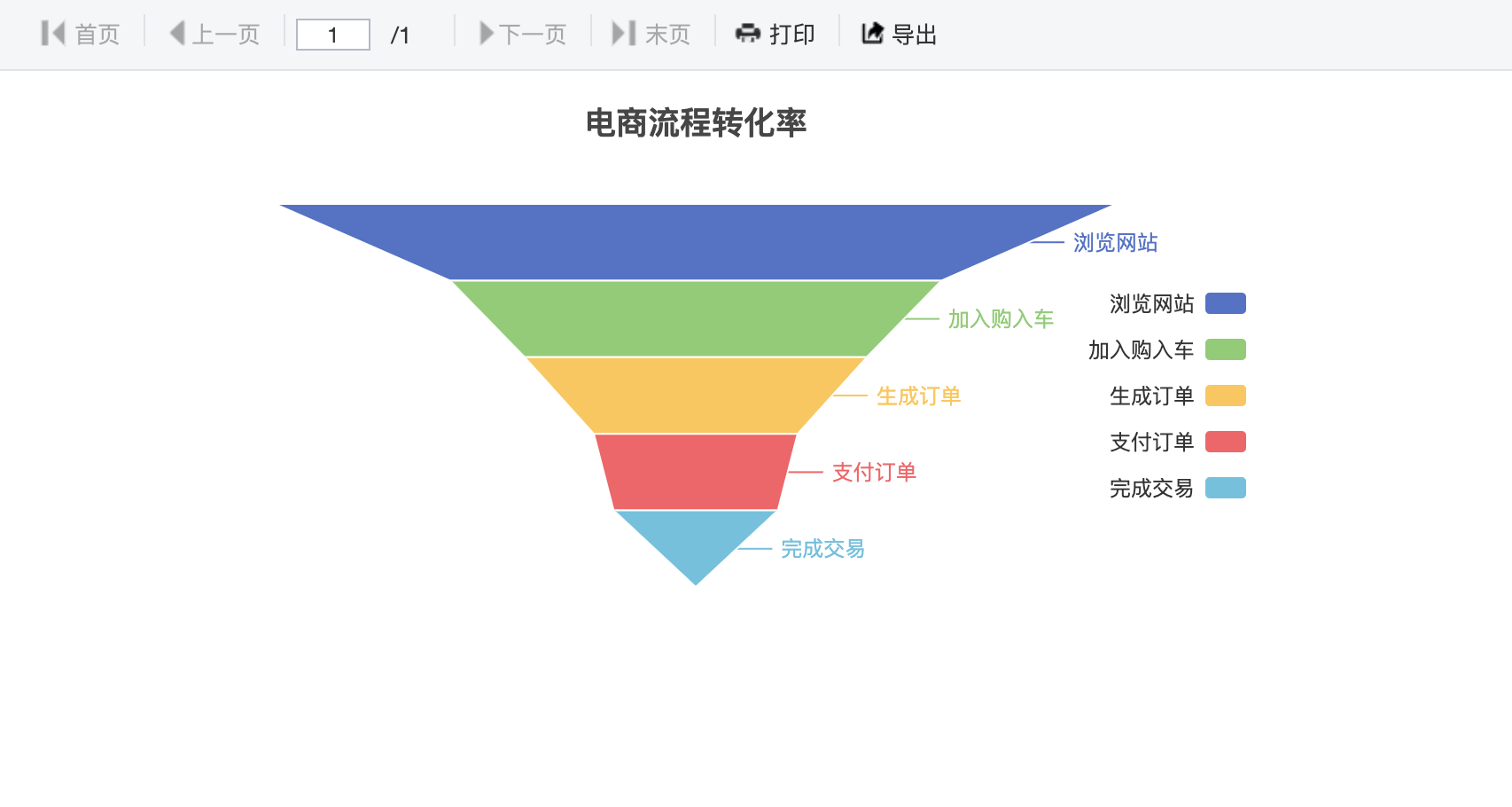

点击分页预览，图表效果如下图所示：
