报表设计器版本 |
---|
since 7.2.0 |
饼图(Sector Graph, Pie Graph)英文学名为 Sector Graph,又名 Pie Graph,是通过扇区大小表示不同数值的在总数值占比情况。 饼图将一个圆饼按照分类的占比划分成多个扇区,整个圆饼代表数据的总量,每个扇区表示该数值占总体数值的比例大小,所有扇区的加和等于100%。
饼图适用于二维数据之间比较,以图形的方式直接展示出各组成部分的占比情况。
优点:易于展示占比情况。
缺点:饼图不适合用于数据分类过多、存在负值和零值的数据展示。当数据的占比比较接近时,很难通过人眼判别。
在报表设计器中左侧数据集工作区域,点击「+」,新建数据集。 选择数据源「VRDemo」,点击数据源表格「customer_source」, 自动生成SQL「SELECT * FROM customer_source;」,点击「确定」,完成数据集创建。如下图所示:。

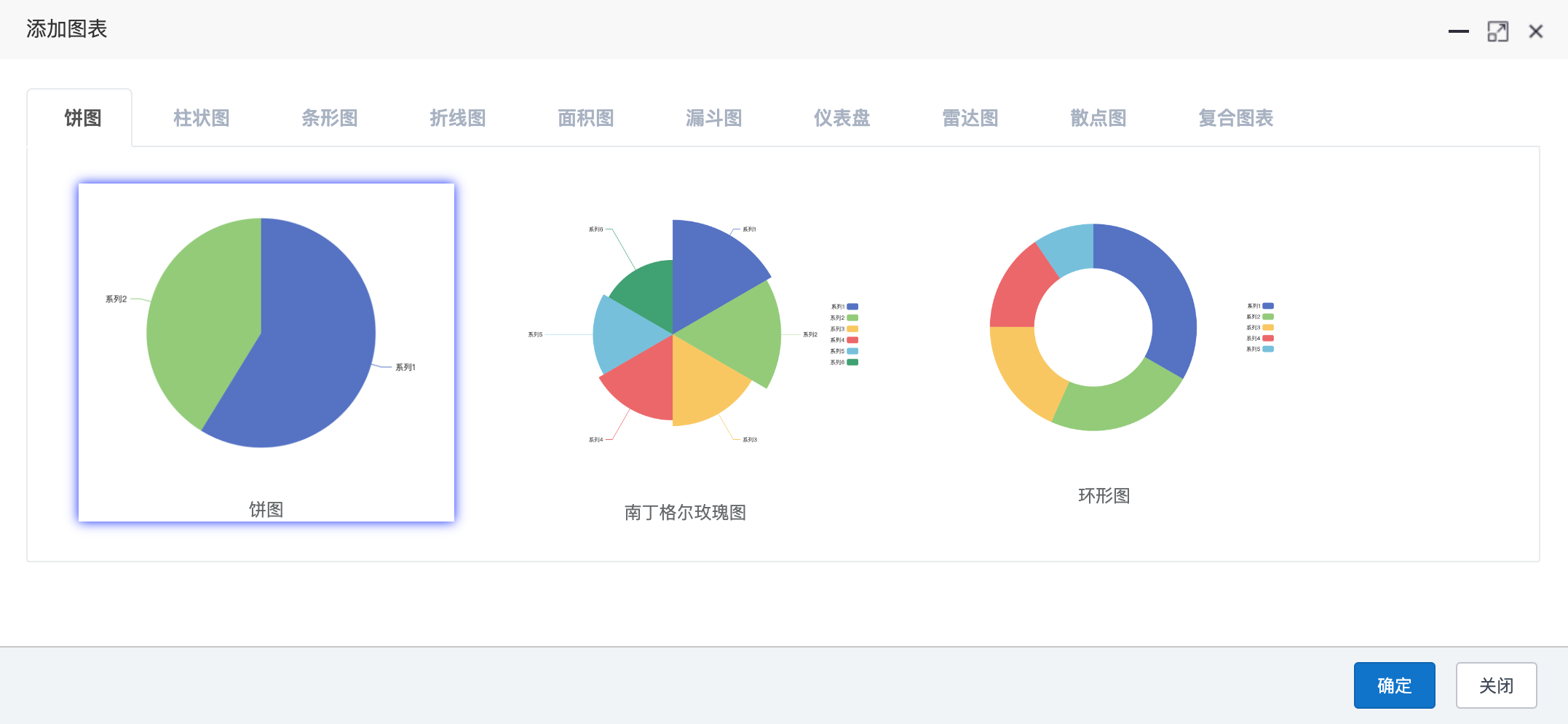

合并单元格或者拖动改变单元格大小,用于插入饼图。选中该单元格后,点击工具栏「插入图表」,选中饼图,「确定」按钮,完成插入饼图。 点击如下图所示。
在右侧数据属性设置栏中,数据集选择「ds1」,分类属性选择「无」(当设置分类时,会根据分类产生多个饼图),系列设置为「字段值」,系列名设置为「source」, 系列值设置为「count」,聚合类型设置为「求和」,如下图所示:
在右侧样式属性设置栏中,标题组件中标题文字设置为:客户来源分析。如下图所示:
图例组件中图例可见,选择否,如下图所示:

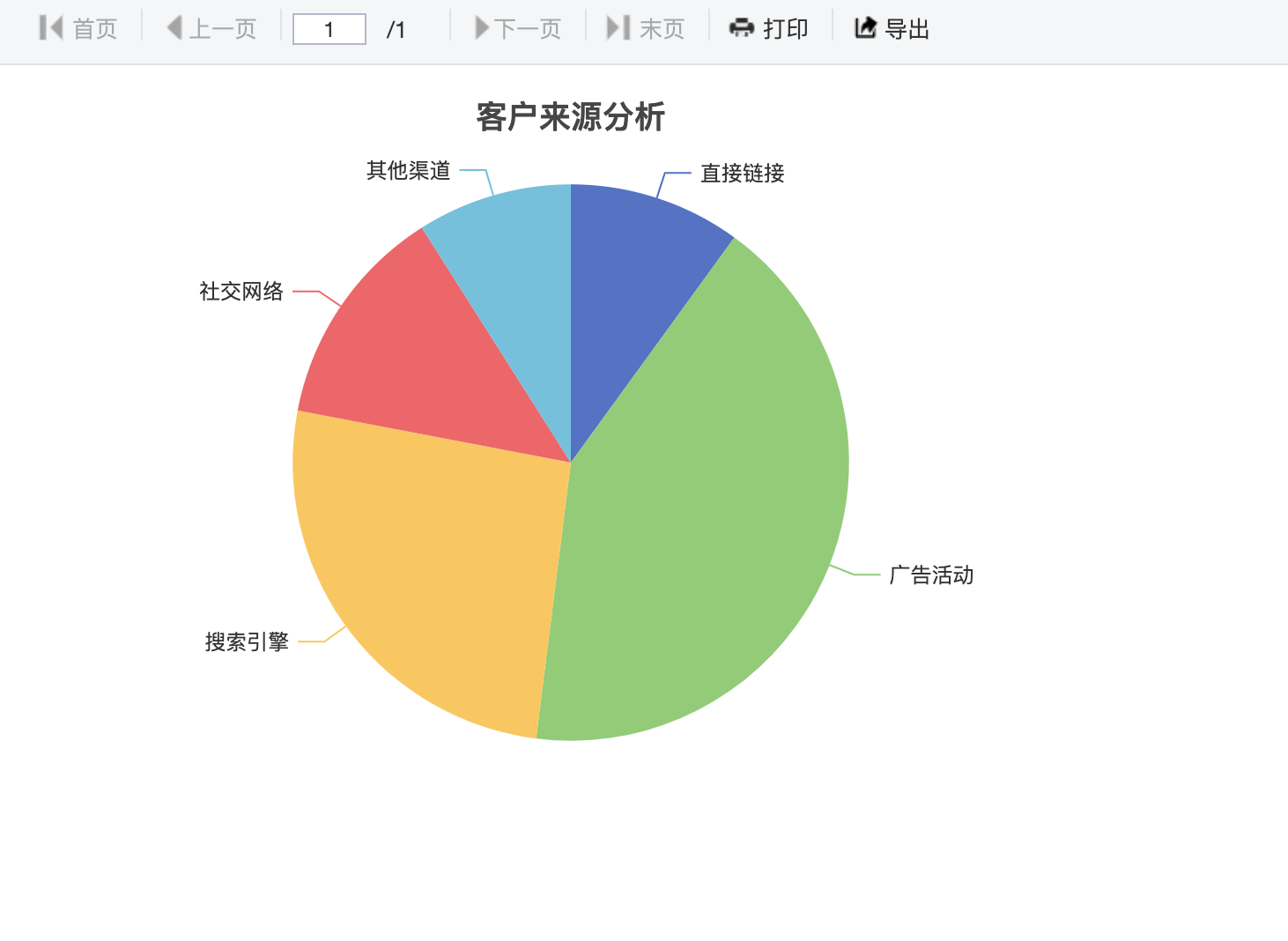

点击分页预览,图表效果如下图所示:
